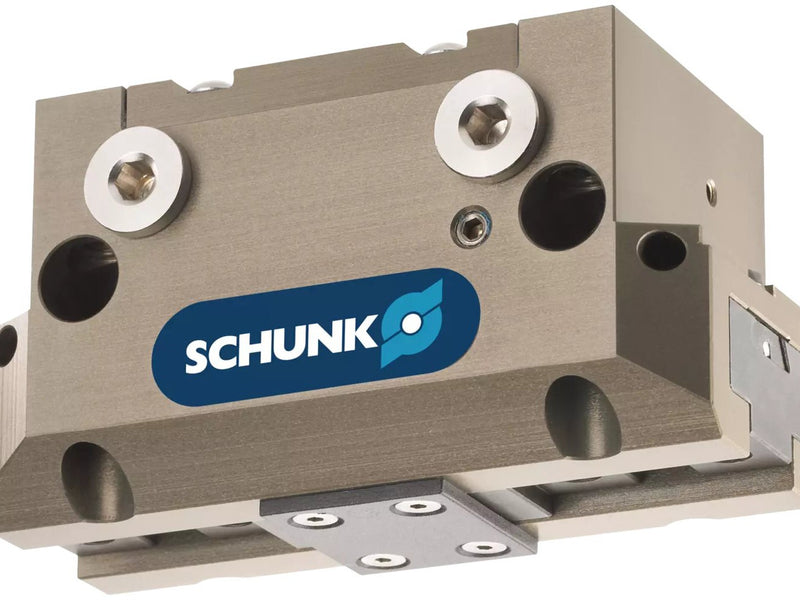

Schunk Universalgreifer PGN 100/1-AS (370402)

• Schunk Universalgreifer PGN 100/1-AS (370402)








  Universalgreifer PGN, Baugröße: 100, pneumatisch, mit Greifkrafterhaltung: AS




  • Hub pro Backe: 10 mm
  • Schließkraft: 730 N
  • Max. Umgebungstemperatur: 90 °C



  Hub pro Backe [mm]	10.0
  Schließkraft [N]	730.0
  Schließkraft (bei Fingerlänge 0 mm) [N]	795.0
  Min. Federkraft [N]	180.0
  Eigenmasse [kg]	0.96
  Empfohlenes Werkstückgewicht [kg]	2.75
  Zylindervolumen pro Doppelhub [cm³]	40.0
  Min. Betriebsdruck [bar]	4.0
  Max. Betriebsdruck [bar]	6.5
  Nennbetriebsdruck [bar]	6.0
  Min. Sperrluftdruck [bar]	0.5
  Max. Sperrluftdruck [bar]	1.0
  Schließzeit [s]	0.03
  Öffnungszeit [s]	0.05
  Schließ-/Öffnungszeit mit Feder [s]	0.05
  Max. zulässige Fingerlänge [mm]	100.0
  Max. zulässige Masse pro Finger [kg]	0.95
  Schutzart IP	40
  Min. Umgebungstemperatur [°C]	5.0
  Max. Umgebungstemperatur [°C]	90.0
  Wiederholgenauigkeit [mm]	0.01
  Moment Mx max. [Nm]	48.0
  Moment My max. [Nm]	69.0
  Moment Mz max. [Nm]	42.0
  Max. Kraft axial Fz max. [N]	1200.0

  Max. Belastungen

  Momente und Kräfte gelten je Grundbacke und dürfen untereinander gleichzeitig auftreten. My darf zusätzlich zu dem durch die Greifkraft selbst erzeugten Moment auftreten.

  Allgemeine Hinweise zur Baureihe

  Greifkraft
  ist die arithmetische Summe der an jeder Backe wirkenden Einzelkraft, im Abstand P (siehe Zeichnung)

  Fingerlänge
  wird ab derselben Bezugsfläche wie der Abstand P in Richtung der Hauptachse gemessen. Die maximal zulässige Fingerlänge gilt bis zum Erreichen des Nennbetriebsdrucks. Bei höheren Drücken ist die Fingerlänge proportional zum Nennbetriebsdruck zu verringern.

  Wiederholgenauigkeit
  ist definiert als Streuung der Endlage bei 100 aufeinanderfolgenden Hüben.

  Werkstückgewicht
  wird errechnet bei Kraftschluss mit einem Haftreibwert von 0,1 und einer Sicherheit von 2 gegen Rutschen des Werkstücks bei Erdbeschleunigung g. Bei Formschluss ergeben sich deutlich höhere zulässige Werkstückgewichte.

  Schließ- und Öffnungszeiten
  sind reine Bewegungszeiten der Grundbacken ohne anwendungsspezifische Greiferfinger. Ventilschaltzeiten, Schlauchbefüllungszeiten oder SPS-Reaktionszeiten sind nicht enthalten und bei der Ermittlung von Zykluszeiten zu berücksichtigen.

  Wirkprinzip
  Keilhakenkinematik

  Gehäusematerial
  Aluminiumlegierung, eloxiert

  Grundbackenmaterial
  Stahl

  Betätigung
  pneumatisch, über gefilterte Druckluft nach ISO 8573-1:2010 [7:4:4]

  Gewährleistung
  24 Monate

  Lieferumfang
  Halter für Näherungsschalter (nur bei Baugröße 64, 80), Zentrierstifte, O-Ringe für Direktanschluss, Montage- und Betriebsanleitung mit Einbauerklärung

  Greifkrafterhaltung
  über Variante mit mechanischer Greifkrafterhaltung oder Druckerhaltungsventil SDV-P möglich
